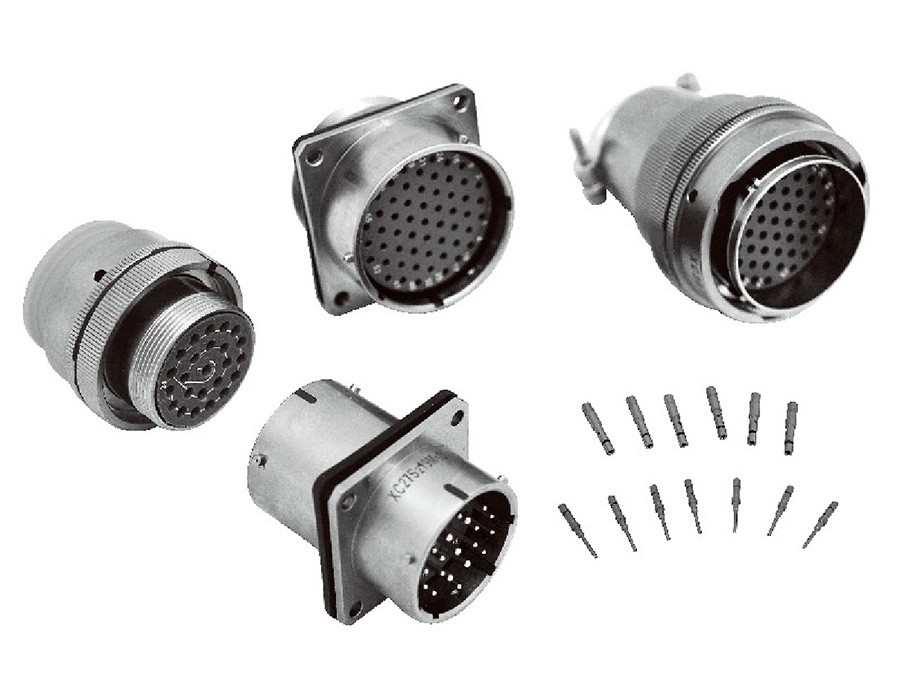

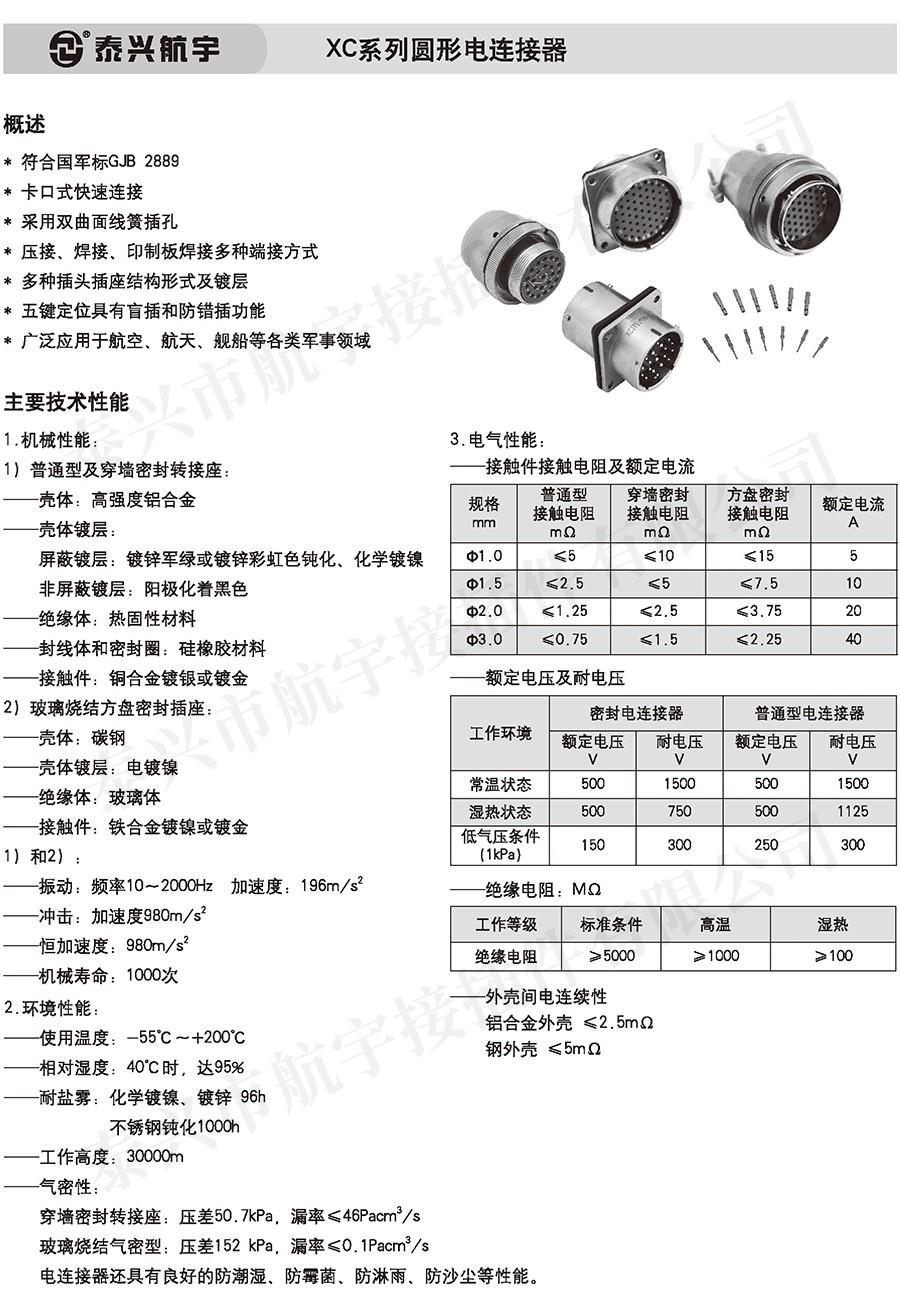

XC系列圓形電連接器 概述
*符合國軍標GJB 2889*卡口式快速連接
*采用雙曲面線簧插孔

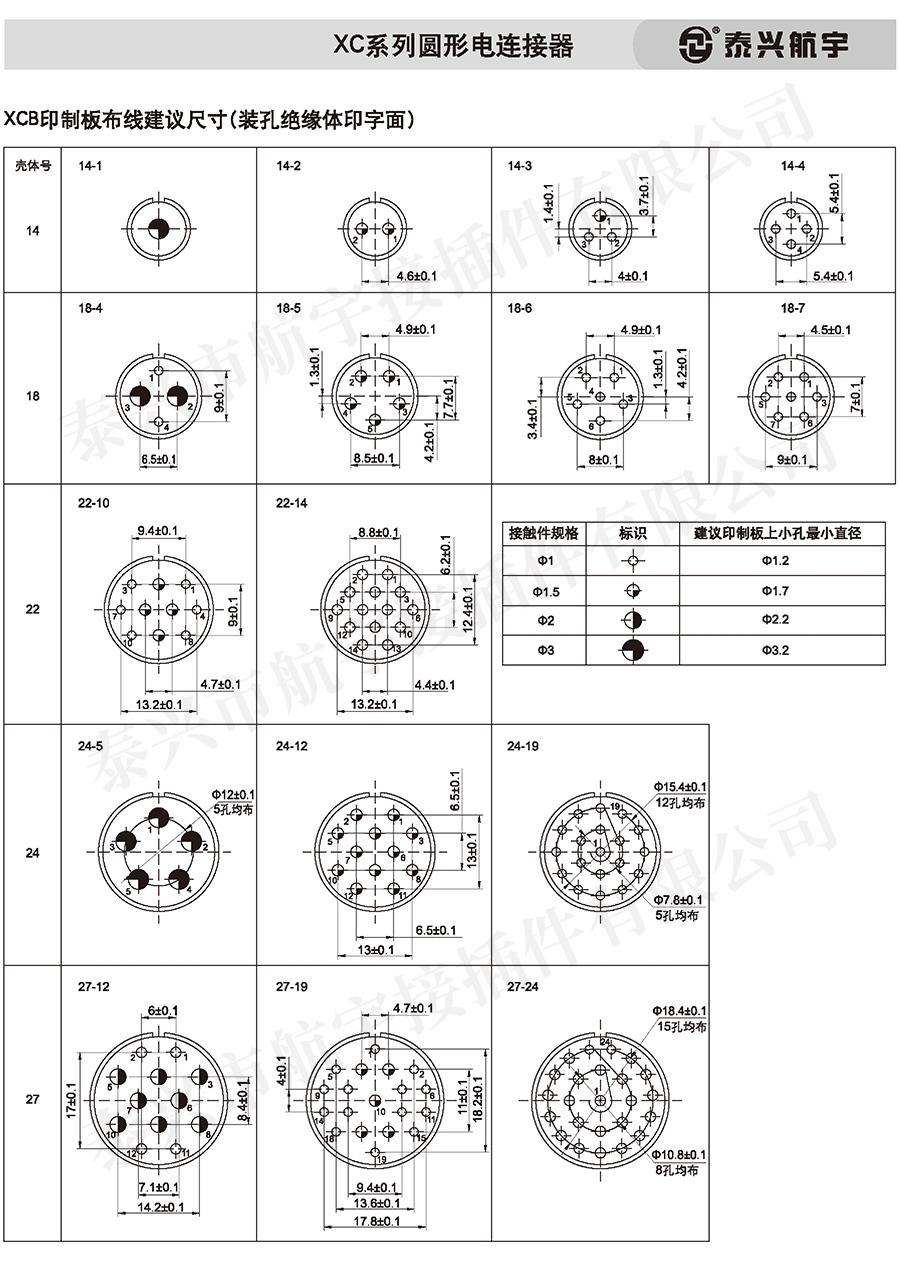

*壓接、焊接、印制板焊接多種端接方式
*多種插頭插座結構形式及鍍層
*五鍵定位具有盲插和防錯插功能
*廣泛應用于航空、航天、艦船等各類軍事領域
XC系列圓形電連接器 主要技術性能
1 .機械性能:
1）普通型及穿墻密封轉接座:
——殼體:高強度鋁合金
——殼體鍍層:
屏蔽鍍層:鍍鋅軍綠或鍍鋅彩虹色鈍化、化學鍍鎳、非屏蔽鍍層:陽極化著黑色
——絕緣體:熱固性材料
——封線體和密封圈:硅橡膠材料
——接觸件:銅合金鍍銀或鍍金
2)玻璃燒結方盤密封插座:
——殼體:碳鋼
——殼體鍍層:電鍍鎳
——絕緣體:玻璃體
——接觸件:鐵合金鍍鎳或鍍金
1）和2):
——振動:頻率10~2000Hz加速度:196m/s2
——沖擊:加速度980m/s2
——恒加速度:980m/s2
——機械壽命:1000次
2.環境性能:
——使用溫度:-55℃~+200℃
——相對濕度:40℃時，達95%
——耐鹽霧:化學鍍鎳、鍍鋅96h 不銹鋼鈍化1000h
——工作高度:30000m
——氣密性:
穿墻密封轉接座:壓差50.7kPa，漏率≤46Pacm3/s
玻璃燒結氣密型:壓差152 kPa，漏率≤0.1Pacm3/ s
電連接器還具有良好的防潮濕、防霉菌、防淋雨、防沙塵等性能。
